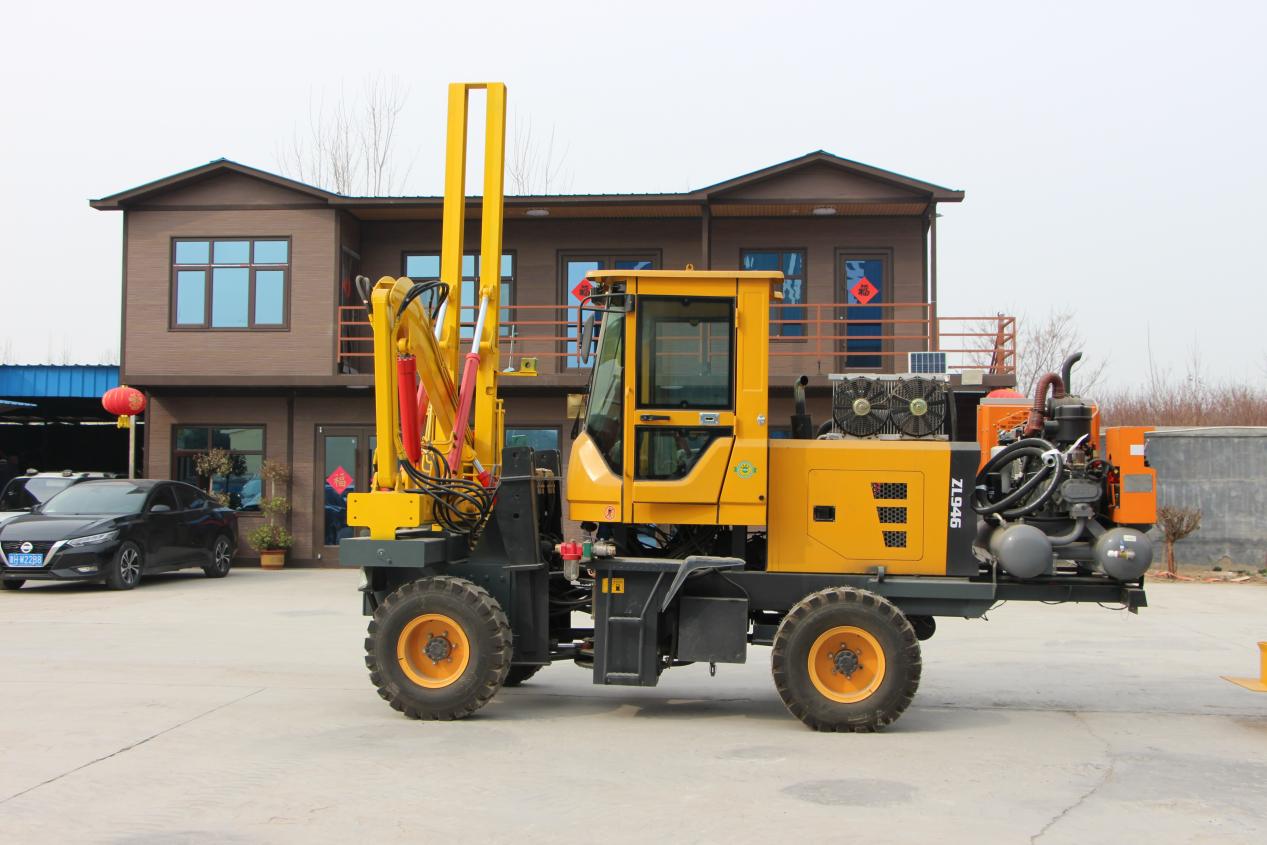

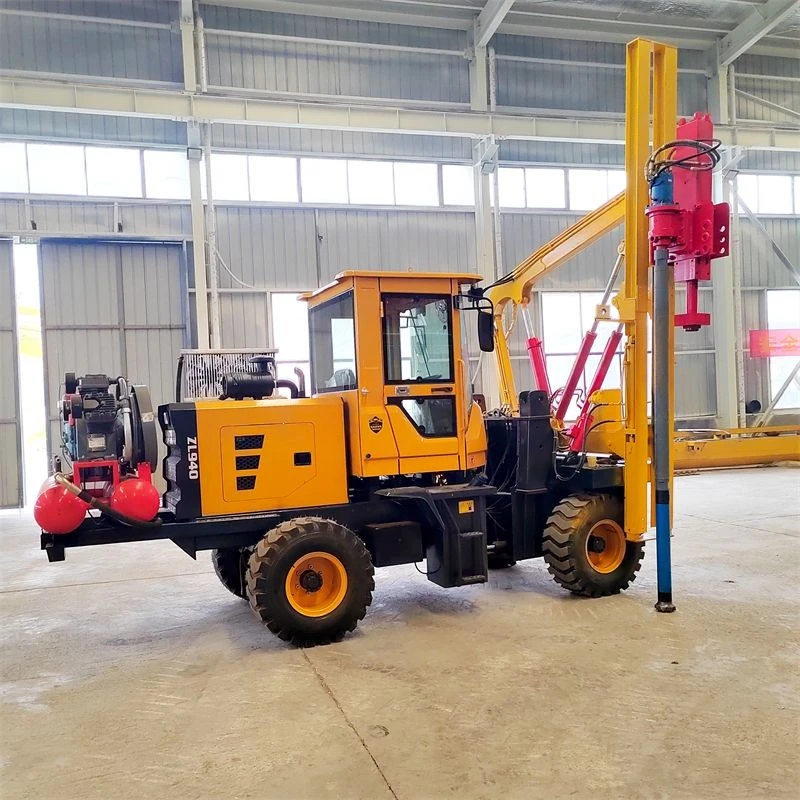

พนักงานขับรถตอกเสาเข็มทางด่วน

โมเดลรถตัก

ZL-936

รุ่นเครื่องยนต์

4108 แรงดัน

น้ำหนักเครื่องรวม (กก.)

4400

กำลังไฟพิกัด (กิโลวัตต์)

78

ความเร็วสูงสุด (รอบ/นาที)

2400

ระบบเบรก

เบรกปิด-ปั๊มลมตัด-คู่

ขนาดโดยรวม (ยาว x กว้าง x สูง) (มม.)

5600X2400X2750

เกียร์อัตโนมัติ

รุ่นปั้มน้ำมัน

มีความแข็งแรงสูง 40/40

ความดัน (น.)

16

โมเดลรางรถไฟ

125 I-คานเหล็ก

125 I-ความหนาของเหล็กคาน (มม.)

8

รุ่นวาล์วควบคุมไฮดรอลิก

15

แรงดันวาล์วทำงานไฮดรอลิก (pma)

16

ท่อนี้ทำจากท่อทนน้ำมันแรงดันสูง-หัว H- ลวดเหล็กหลายชั้น- -

รุ่นหัวค้อน

75

เครื่องอัดอากาศ

10/8

อิมแพ็คเตอร์

110

ดอกสว่าน

1 ชิ้น

อุปกรณ์ทั้งหมด

1.1 ขนาดระหว่างก่อสร้าง ยาว 4000 x กว้าง 2500 x สูง 4350 มม.

1.2 ความสูงสุทธิในการตอกเสาเข็ม : 3000 มม

1.3 ระยะฐานล้อแชสซี : 1440 * 2490 มม

1.4 น้ำหนักเครื่องรวม : 4000 กก

1.5 ระยะห่างจากพื้นขั้นต่ำ: 540 มม

1.6 กำลังขับสูงสุด : 78 กิโลวัตต์

1.7 ค้อนไฮดรอลิกรุ่น: TZ360

1.8 เส้นผ่านศูนย์กลางแกนเจาะ : 75 มม

1.9 น้ำหนักเสาเข็ม : 26 กก

1.10 ระยะการเคลื่อนที่ในแนวนอน: 0 - 400 มม

1.11 ความเร็วในการเดินทาง: 5 - 25 กม./ชม

1.12 ข้อกำหนดของท่อตอกเสาเข็ม: Φ114x4.5 / Φ140x4.5 / 130x130 เสาเข็มสี่เหลี่ยม

1.13 กำลังเครื่องยนต์ : 78 กิโลวัตต์

1.14 ระบบบังคับเลี้ยว: ระบบช่วยไฮดรอลิก

1.15 การกำหนดค่าอุปกรณ์สกัดเสาเข็ม: Φ114 / Φ140 / 130 เสาเข็มสี่เหลี่ยม

1.16 แรงดันระบบไฮดรอลิก : 18 Mpa

1.17 อัตราการไหลของระบบไฮดรอลิก: 50 มล./รอบ

1.18 ความถี่กระแทกของค้อนไฮดรอลิก: 400 - 800 ครั้ง/นาที

1.19 วิธีการสกัดเสาเข็ม: การสกัดเสาเข็มแบบสั่นสะเทือน

1.20 แรงสกัดเสาเข็ม : 96.5 KN

อุปกรณ์มีการเคลื่อนไหวที่ราบรื่น มีความปลอดภัยและความน่าเชื่อถือสูง และประสิทธิภาพเป็นเลิศ

กลไกการเดินและระบบไฮดรอลิก

2.1 แรงบิดสูงสุดของมอเตอร์เดิน: 1950 นิวตันเมตร

2.2 ความเร็วในการเดิน: 5 - 25 กม./ชม

2.3 ความเร็วลากสูงสุด: 30 กม./ชม

2.4 แรงดันระบบไฮดรอลิก: 18 Mpa

|2.5 อัตราการไหลของระบบไฮดรอลิก: 50 ลิตร/นาที

รัศมีวงเลี้ยวเล็ก กำลังขับสูง และเหมาะอย่างยิ่งสำหรับการเคลื่อนที่บนทางลาดที่มีความลาดชันมาก

การเบรกและการระงับ

3.1 ระบบเบรก: เบรกลม-

3.2 ยางรุ่น: 20.5/70-16

ระยะเบรกสั้น ปลอดภัย และเชื่อถือได้

ระบบการแปลง

4.1 คลัตช์: การเชื่อมต่อการส่งกำลัง

4.2 ความเร็วลากสูงสุด: 30 กม./ชม

กลไกการบังคับเลี้ยวแบบไฮดรอลิก

5.1 ระบบพวงมาลัยเพาเวอร์ไฮดรอลิก:

โหลดแบบไดนามิก: 80 นิวตันเมตร

โหลดแบบสถิต: 300 นิวตันเมตร

พวงมาลัยขับเคลื่อนด้วยไฮดรอลิก- น้ำหนักเบาและยืดหยุ่น

ค้อนไฮดรอลิก

6.1 ค้อนไฮดรอลิกรุ่น: YC360

6.2 อัตราการไหลสูงสุดของค้อนไฮดรอลิก: 100 ลิตร/นาที

6.3 แรงดันใช้งานของค้อนไฮดรอลิก: 16 Mpa

6.4 ความถี่กระแทกของค้อนไฮดรอลิก: 400 - 800 ครั้ง/นาที

6.5 เส้นผ่านศูนย์กลางของแกนตอก: 75 มม

6.6 อัตราการไหลของค้อนไฮดรอลิก: 60 - 100 (ลิตร/นาที)

6.7 ความสูงสุทธิในการทำงานของค้อนไฮดรอลิก: 3000 มม

6.8 เสาเข็มอเนกประสงค์- เหมาะสำหรับเสาเข็มสี่เหลี่ยมขนาด 114/140/130x130

แรงกระแทกสูงและความถี่สูง

เครื่องยนต์ดีเซล

7.1 รุ่น: 4102 องคาพยพ

7.2 กำลังไฟฟ้า: 78kw

7.3 ความเร็ว: 2400 รอบต่อนาที

7.4 ประเภทเครื่องยนต์: น้ำแนวตั้ง-ระบายความร้อนด้วยสี่-จังหวะ

7.5 อัตรากำลังอัด: 18:0.1

7.6 น้ำหนัก : 380 กิโลกรัม

กรอบนำทางแบบเลื่อน

8.1 มุมเอียงของกรอบนำเลื่อน: 18 องศาทางซ้าย / 10 องศาทางด้านขวา

8.2 มุมการปรับของกรอบนำการเลื่อนในทิศทางด้านหน้าและด้านหลัง: ±10 องศา

8.3 ระยะห่างสูงสุดจากศูนย์กลางของฝาครอบเสาเข็มขับเคลื่อนถึงด้านนอกของยางข้างเดียวกัน-: 900 มม. ระยะเคลื่อนที่ด้านข้าง: 400 มม.

กลไกการสกัดเสาเข็ม

วิธีการสกัดเสาเข็ม การสกัดเสาเข็มสั่นสะเทือนไฮดรอลิก

แรงสกัดเสาเข็ม: 96.5 kN

ระยะสกัดเสาเข็ม: 350 - 2600 มม

เสาเข็มอเนกประสงค์-

เครื่องสกัดเสาเข็มนี้มาพร้อมกับเครื่องสกัดเสาเข็มแบบสั่นอเนกประสงค์โดยเฉพาะ โดยใช้ประโยชน์จากหลักการของการงัด มันสามารถล็อคเสาเข็มโดยอัตโนมัติในระหว่างกระบวนการสกัดเนื่องจากการเปลี่ยนแปลงมุมของเสาเข็ม
